LED凈化燈電源的品質直接制約了LED凈化燈產品的可靠性，因此，在LED凈化燈產業鏈逐步完善的今日，LED凈化燈驅動電源器作為LED凈化燈產品高性能的保障，在LED凈化燈產品中起到的作用不言而喻。

一、 測試LED凈化燈恒流源的電子負載：

目前市場上傳統的電子負載并不能完全滿足LED恒流源的測試需求，會出現電壓和電流不穩定的現象，這是由LED凈化燈恒流源本身的特性所決定的，LED凈化燈恒流源輸出的電流波形通常存在較大的電流紋波。針對這樣的特性，只有專業測試LED凈化燈恒流源的電子負載，才能使測試結果更精確，保證產品的質量。

隨著LED凈化燈的廣泛應用，目前也有一些廠家逐漸推出了專業測試LED的電子負載。其中最值得一提的是艾德克斯IT8800可編程高精度電子負載系列，該系列具有專業測試LED凈化燈恒流源的CR-LED功能，其獨特的LED凈化燈模式可供LED電源測試，應用于仿真的LED凈化燈電流，號稱LED凈化燈測試專家。下文將仔細分析LED恒流源的特性并詳細介紹CR-LED的工作原理。

二、 LED凈化燈恒流源的特性：

我們通常所說的LED凈化燈恒流源輸出波形通常存在較大的電流紋波。正是因為紋波的存在，使得傳統電子負載的CR模式并不能真實模擬LED凈化燈驅動帶載的特性，會出現測試電壓或者電流不停抖動的情況。

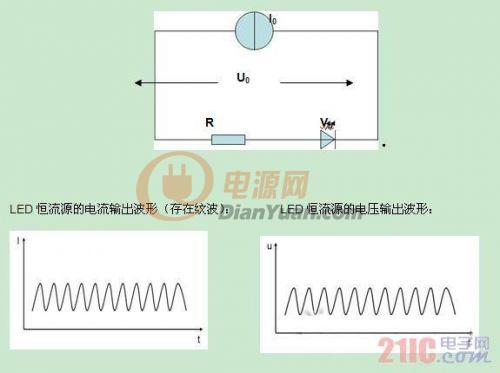

以下是LED凈化燈驅動的帶載電路圖：



如上圖可見：如果用CV模式來測試，那么拉載的電壓就被恒定了，與恒流源真實的電壓輸出波形不符合。所以測試恒流源時多選擇CR模式，但在工作中會發現，傳統的CR模式會存在測試波形不符合實際情況，甚至電壓和電流值不停跳變的現象。下面是我分析的傳統的CR模式測試存在的問題與原因。

三、 傳統的CR模式測試存在的問題與原因：

LED凈化燈只能往一個方向導通(通電)，叫做正向偏置(正向偏壓)，當電流流過時，電子與空穴在其內重合而發出單色光，這叫電致發光效應。

假設LED凈化燈驅動此時輸出的電流值I0為100mA，R=10Ω，二極管導通電壓Vd=30V，那么實際的LED燈拉載時，LED驅動的輸出電壓U0=100mA*10Ω+30V=31V，輸出為31V/100mA。假設恒流源的輸出電流紋波為10mA， LED凈化燈驅動的輸出電壓紋波實為10mA*10Ω=0.1V。

用傳統的CR模式測試，則模擬設定的CR值為31V/100mA=310Ω.同樣恒流源的輸出電流紋波為10mA，恒流源的輸出電壓紋波變為10mA*310Ω=3.1V，電壓波動很高，無法正常工作。

四、 專業測試LED凈化燈恒流源的電子負載的功能——CR-LED：

艾德克斯IT8800系列的電子負載在傳統的CR模式下，增加了二極管導通電壓的設置，使得加在電子負載兩端的電壓大于二極管的導通電壓時，電子負載才工作，完全真實地模擬二極管工作的原理。操作上也簡易方便，只需要在儀器內部設置二極管的導通電壓值，同時設定拉載的CR值，則能夠完全模擬LED燈的真實特性。

下圖為艾德克斯IT8800模擬LED燈測試LED恒流源時的波形圖：結論

只有專業測試LED恒流源的電子負載，才能使測試結果更精確，保證產品的質量。
